Principle · 원리·구조
태양열온풍기원리
태양열온풍기원리는 햇빛을 집열판에 모아 그 열을 공기에 옮기고, 팬으로 그 공기를 실내나 시설로 보내는 5단계 흐름입니다. 물이나 부동액 대신 공기를 열매체로 쓰기 때문에 배관이 없고, 햇빛이 있을 때만 열이 나오는 즉시형 방식이라는 점이 핵심입니다. 아래에서 단계별 역할과 이 방식이 잘 맞는 조건, 맞지 않는 조건을 함께 설명합니다.
문의하기010-6380-0496태양열 집열설비 참고 사진
아래 사진은 공기식 태양열온풍기 사진이 아니라 일반 태양열 집열설비(온수식 등)의 참고 사진입니다. 공기 흐름과 구조는 개념도로 설명합니다.

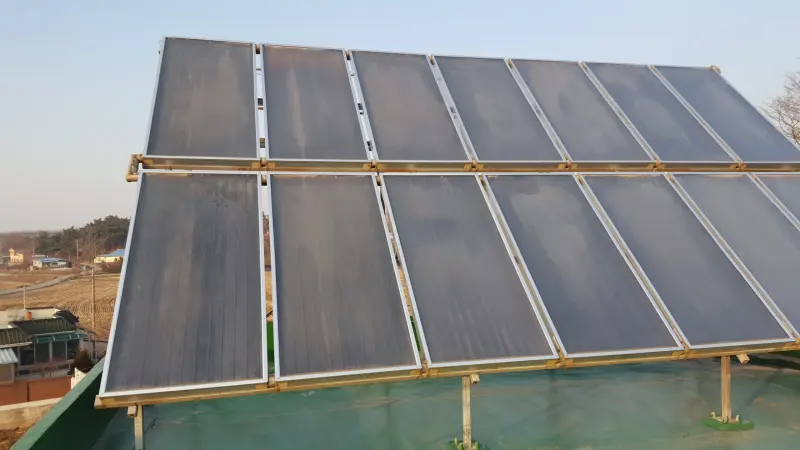

태양열 집열설비 참고 사진(공기식 온풍기 확인 안 됨) · 평판형 태양열 집열기 열 정면

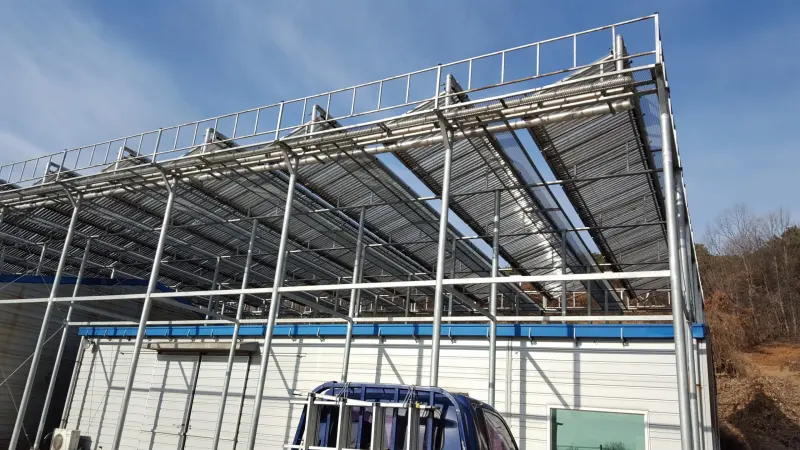

태양열 집열설비 참고 사진(공기식 온풍기 확인 안 됨) · 철골 구조 위에 설치된 대형 태양열 집열기 측면

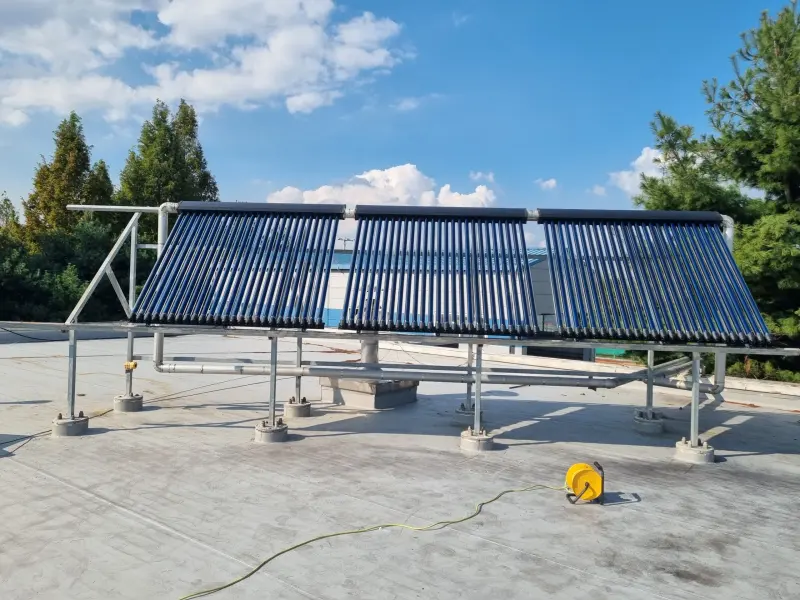

태양열 집열설비 참고 사진(공기식 온풍기 확인 안 됨) · 옥상 지지대 위의 진공관형 태양열 집열기 열

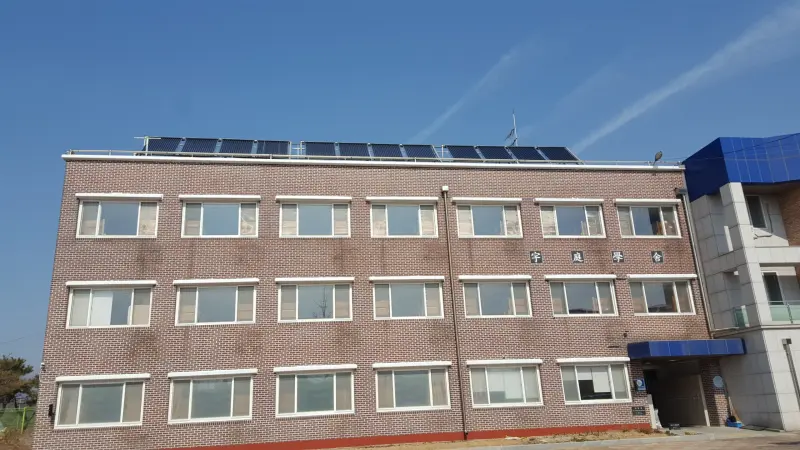

태양열 집열설비 참고 사진(공기식 온풍기 확인 안 됨) · 건물 옥상에 줄지어 설치된 태양열 집열기
집열에서 공급까지 5단계 흐름
첫 단계는 집열입니다. 투과판을 통과한 햇빛이 검게 처리된 흡열면에 닿아 열로 바뀌고, 단열된 상자 안에 그 열이 머뭅니다. 두 번째는 가열 단계로, 흡열면과 맞닿은 유로를 지나는 공기가 표면의 열을 받아 따뜻해집니다.
세 번째는 송풍입니다. 팬이 실내 공기나 외기를 유로로 밀어 넣거나 끌어당겨 공기가 흡열면을 계속 지나가게 합니다. 네 번째 공급 단계에서는 데워진 공기가 덕트와 급기구를 거쳐 필요한 공간으로 들어갑니다. 마지막 제어 단계는 센서가 집열 온도와 실내 온도를 비교해 팬을 켜고 끄는 일입니다.
- 집열: 햇빛이 투과판을 지나 흡열면에서 열로 바뀝니다
- 가열: 유로를 지나는 공기가 흡열면의 열을 받습니다
- 송풍: 팬이 공기를 유로로 보내 흐름을 만듭니다
- 공급: 덕트와 급기구로 따뜻한 공기가 들어갑니다
- 제어: 온도차를 보고 팬을 가동하거나 멈춥니다
태양열온풍기 작동 원리 개념도
Concept diagram · 태양열온풍기 작동 원리 개념도
- 햇빛태양에너지가 건물 바깥 집열면에 닿습니다. 방향과 그늘이 성능을 좌우합니다.
- 집열흡열면이 열을 흡수하고 그 표면을 지나는 공기가 데워집니다.
- 송풍팬이 공기를 집열부와 덕트로 보내고, 온도 센서가 가동 조건을 판단합니다.
- 실내 공급데워진 공기가 급기구로 공급되고 실내 공기나 외기가 다시 집열부로 들어갑니다.
개념도입니다. 실제 설비의 치수·구조·성능을 나타내지 않으며, 제품과 현장에 따라 구성이 다릅니다.
왜 공기를 열매체로 쓰는가
공기는 물보다 열을 싣는 능력이 작지만, 얼거나 새거나 끓어 넘칠 걱정이 거의 없습니다. 그래서 배관 동파 점검, 부동액 관리, 누수 대응 같은 부담이 줄어드는 편입니다. 반대로 같은 열을 옮기려면 많은 양의 공기를 흘려야 하므로 덕트 단면과 팬 성능이 중요해집니다.
또한 공기는 데워지는 속도가 빨라 해가 나면 비교적 이른 시간에 따뜻한 바람이 나옵니다. 다만 이 장점은 곧 단점으로 이어집니다. 해가 지면 열을 담아둘 저장체가 거의 없어 바람이 금세 식습니다.
태양열 집열설비 참고 사진
공기식 온풍기의 시공 사진이 아닌 집열설비 참고 사진입니다. 설치 환경에 따라 지지 구조와 마감이 달라진다는 점을 보여 줍니다.
태양열 집열설비 참고 사진(공기식 온풍기 확인 안 됨) · 평판형 태양열 집열기 표면 근접

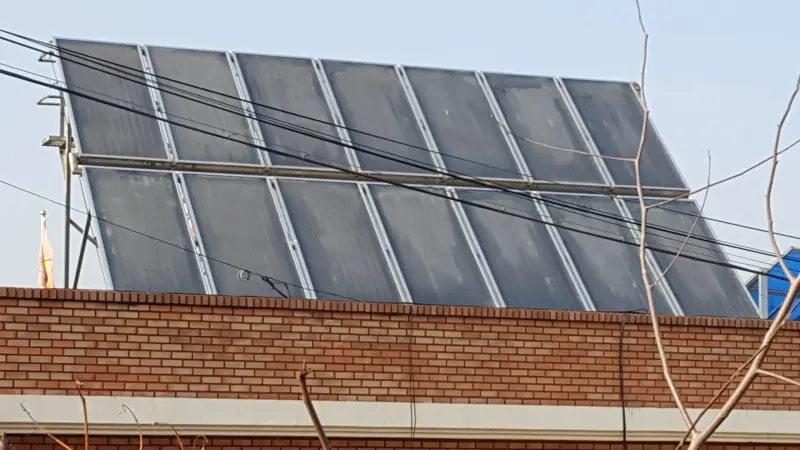

태양열 집열설비 참고 사진(공기식 온풍기 확인 안 됨) · 벽돌 담 위쪽에 설치된 평판형 태양열 집열기
원리에서 나오는 한계와 적합한 용도
햇빛이 약한 날과 밤에는 집열 자체가 줄어 공급 열도 제한됩니다. 따라서 주된 난방이라기보다 낮 시간대 보조난방, 신선 외기 예열 환기, 건조나 온실 보온 같은 용도에 어울립니다. 제품과 시공사에 따라 구조와 제어 방식이 크게 달라 같은 원리라도 체감은 달라질 수 있습니다.
- 남향에 가깝고 그늘이 적은 설치면이 유리합니다
- 낮에 사람이 머무는 공간일수록 효과를 체감하기 쉽습니다
- 야간 난방이 핵심이라면 별도 열원이 필요합니다
태양열온풍기 원리는 단계마다 무엇을 하나요?
| 단계 | 하는 일 | 점검 포인트 |
|---|---|---|
| 집열 | 빛을 열로 바꿈 | 투과판 오염과 그늘 여부 |
| 가열 | 공기가 열을 받음 | 유로 막힘과 접촉 길이 |
| 송풍 | 공기 흐름 만듦 | 팬 소음과 정압 여유 |
| 공급 | 실내로 전달 | 덕트 길이와 급기구 위치 |
| 제어 | 팬 가동과 정지 | 센서 위치와 작동 기준 |
원리를 이해한 뒤 확인할 설치 조건
수치로 따지기 전에 현장이 이 원리를 받쳐 주는지 먼저 봐야 합니다. 햇빛이 오래 닿는 방향, 겨울에도 그림자가 지지 않는 위치, 따뜻한 공기가 들어갈 공간과의 거리가 핵심입니다. 이 세 가지가 맞지 않으면 좋은 제품도 기대한 만큼 움직이지 않습니다.
원리가 같아도 집열기 크기, 팬 방식, 덕트 구성은 제품과 시공사마다 달라 체감이 다릅니다. 상담 전에 확인하면 좋은 항목은 설치면의 일조 상태, 사용 시간대, 기존 난방과의 역할 분담입니다.
- 일조: 겨울 낮 동안 그늘이 지는 시간대
- 거리: 집열기에서 공급 공간까지의 덕트 경로
- 역할: 기존 난방과 보조 난방의 분담
그룹 안에서 이어 읽는 순서
원리 전체를 잡았다면 집열 단계는 집열기와 집열판 원리 문서에서, 송풍과 공급 단계는 송풍팬과 공기순환 문서에서, 제어 단계는 작동방식 문서에서 더 깊게 볼 수 있습니다. 부품 이름이 낯설면 구조와 구성품 문서를 먼저 읽는 편이 좋습니다.
각 문서는 같은 원리를 다른 질문의 관점에서 다루므로, 지금 가장 궁금한 질문 하나를 정해 해당 문서부터 읽으면 효율적입니다.
- 집열이 궁금하면 집열기와 집열판 원리
- 공기 이동이 궁금하면 송풍팬과 공기순환
- 운전 순서가 궁금하면 작동방식
FAQ
태양열온풍기원리 자주 묻는 질문
태양열온풍기는 어떤 원리로 따뜻한 바람을 만드나요?
햇빛이 흡열면을 데우고 팬이 그 위로 공기를 통과시켜 따뜻하게 만드는 원리입니다. 투과판이 열 손실을 줄이고 단열재가 열을 가두며, 데워진 공기는 덕트를 거쳐 실내로 공급됩니다. 햇빛이 없으면 열 생산도 줄어드는 즉시형 방식입니다.
태양열온풍기는 전기 없이도 작동하나요?
대부분의 구성은 팬과 제어기에 전기가 필요하므로 완전히 전기 없이 작동한다고 보기는 어렵습니다. 다만 열을 만드는 일은 햇빛이 하고 전기는 공기를 보내는 용도로 쓰이는 정도입니다. 팬 전원을 태양광 패널로 공급하는 방식도 있어 제품 구성을 확인하셔야 합니다.
태양열온풍기는 밤에도 난방이 되나요?
밤에는 난방 효과를 기대하기 어렵습니다. 공기 열매체 방식은 열을 저장하는 장치가 거의 없어 해가 지면 공급되는 바람이 곧 식기 때문입니다. 따라서 야간 난방이 필요한 곳이라면 기존 난방을 유지하고 낮 시간 보조 용도로 쓰는 편이 현실적입니다.
태양열온풍기와 태양열 온수기는 원리가 어떻게 다른가요?
가장 큰 차이는 열을 나르는 물질로, 온풍기는 공기를 쓰고 온수기는 물이나 부동액을 씁니다. 공기 방식은 배관 동파와 누수 부담이 적은 대신 열 저장이 어렵고, 물 방식은 저장이 쉬운 대신 배관 관리가 필요합니다. 목적이 난방인지 온수인지에 따라 선택이 갈립니다.
흐린 날에도 태양열온풍기가 작동하나요?
흐린 날에도 약한 빛이 있으면 팬이 돌 수는 있지만 얻는 열은 크게 줄어듭니다. 차온 제어는 집열 온도가 충분히 오르지 않으면 팬을 멈추므로 찬 바람이 나오는 일을 줄여 줍니다. 흐린 날 난방을 기대하기보다 보조 수단으로 이해하시는 것이 맞습니다.
